襯氟閘閥型號
手動襯氟閘閥型號有Z41F4、Z41F46；
電動襯氟閘閥型號有Z941F4、Z941F46、Z9B41F4（防爆型）、Z9B41F46（防爆型）；
氣動襯氟閘閥型號有：Z641F4、Z641F46；
襯氟閘閥執行標準
設計與制造標準采用GB/T 12234；
結構長度標準采用GB/T1221-2003；
壓力試驗標準采用API598、GB/T13927；
法蘭尺寸標準采用ANSI B16.5a、HG/T20592-2009；
襯氟閘閥材質
閥體、閥蓋、閘板材質一般選擇WCB、CF3、CF3M、CFM8、CF8M等；
襯里層材質一般選擇超高分子量聚乙烯（PE）、聚烯（PO）、可溶性聚四氟乙烯（PFA）、PTFE（F4）、FEP（F46）等；
絲桿的材質一般選擇2Cr13、1Cr18Ni9、00Cr17Ni10、1Cr18Ni9、1Cr17Ni14Mo2等；
1.0MPa下的襯氟閘閥主要外形尺寸：

DN	NPS	L	D	D₁	D₂	f	b	z-d	D₀	H
15	1/2	130	95	65	45	3	16	4-14	120	175
20	3/4	150	105	75	55	3	18	4-14	120	195
25	1	160	115	85	65	3	18	4-14	160	230
32	1 1/4	180	140	100	75	3	18	4-18	160	245
40	1 1/2	240	150	110	85	3	18	4-18	180	285
50	2	250	165	125	100	3	18	4-18	200	300
65	2 1/2	270	185	145	120	3	18	8-18	250	340
80	3	280	200	160	135	3	20	8-18	280	410
100	4	300	220	180	155	3	20	8-18	300	465
125	5	325	250	210	185	4	22	8-18	320	620
150	6	350	285	240	210	4	22	8-22	350	710
200	8	400	340	295	265	4	24	8-22	450	780
250	10	450	395	350	320	4	26	12-22	500	1000

1.6MPa下的襯氟閘閥主要外形尺寸：

DN	NPS	L	D	D₁	D₂	f	b	z-d	D₀	H
15	1/2	130	95	65	45	3	16	4-14	120	175
20	3/4	150	105	75	55	3	18	4-14	120	195
25	1	160	115	85	65	3	18	4-14	160	230
32	1 1/4	180	140	100	75	3	18	4-18	160	245
40	1 1/2	240	150	110	85	3	18	4-18	180	285
50	2	250	165	125	100	3	18	4-18	200	300
65	2 1/2	270	185	145	120	3	18	8-18	250	340
80	3	280	200	160	135	3	20	8-18	280	410
100	4	300	220	180	155	3	20	8-18	300	465
125	5	325	250	210	185	4	22	8-18	320	620
150	6	350	285	240	210	4	22	8-22	350	710
200	8	400	340	295	265	4	24	12-22	450	780
250	10	450	405	355	320	4	26	12-26	500	1000

2.5MPa下的襯氟閘閥主要外形尺寸：

DN	NPS	L	D	D₁	D₂	f	b	z-d	D₀	H
15	1/2	130	95	65	45	3	16	4-14	120	175
20	3/4	150	105	75	55	3	18	4-14	120	195
25	1	160	115	85	65	3	18	4-14	160	230
32	1 1/4	180	140	100	75	3	18	4-18	160	245
40	1 1/2	240	150	110	85	3	18	4-18	180	285
50	2	250	165	125	100	3	20	4-18	200	300
65	2 1/2	270	185	145	120	3	22	8-18	250	340
80	3	280	200	160	135	3	24	8-18	280	410
100	4	300	235	190	155	3	24	8-22	300	465
125	5	325	270	220	185	4	26	8-26	320	620
150	6	350	300	250	210	4	28	8-26	350	710
200	8	400	360	310	275	4	30	12-26	450	780
250	10	450	425	370	330	4	32	12-30	500	1000

CLASS150下的襯氟閘閥主要外形尺寸：

DN	NPS	L	D	D₁	D₂	f	b	z-d	D₀	H
15	1/2	130	89	60.5	35	3	15	4-15	120	175
20	3/4	150	98	70	43	3	15	4-15	120	195
25	1	160	108	79.5	51	3	15	4-15	160	230
32	1 1/4	180	117	89	64	3	15	4-15	160	245
40	1 1/2	240	127	98.5	73	3	16	4-15	180	285
50	2	250	152	120.5	92	3	17	4-19	200	300
65	2 1/2	270	178	139.5	105	3	19	4-19	250	340
80	3	280	190	152.5	127	3	20	4-19	280	410
100	4	300	229	190.5	157	3	24	8-19	300	465
125	5	325	254	216	186	4	25	8-22	320	620
150	6	350	279	241.5	216	4	27	8-22	350	710
200	8	400	343	298.5	270	4	30	8-22	450	780
250	10	450	406	362	324	4	32	12-36	500	1000

注釋：上述表格中的D₀以及H只是參考值，可能因廠家的不同而有所差異；上述襯氟閘閥尺寸標準采用HG/T20592-2009；

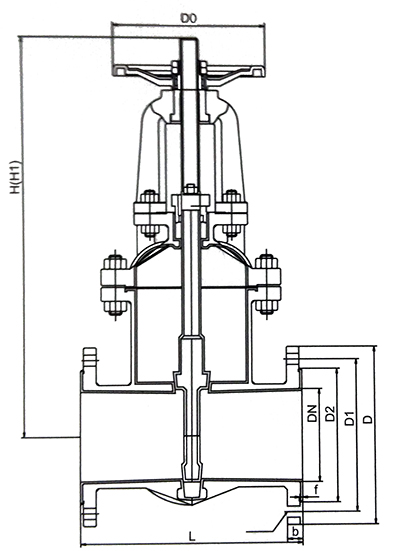

襯氟閘閥結構示意圖
